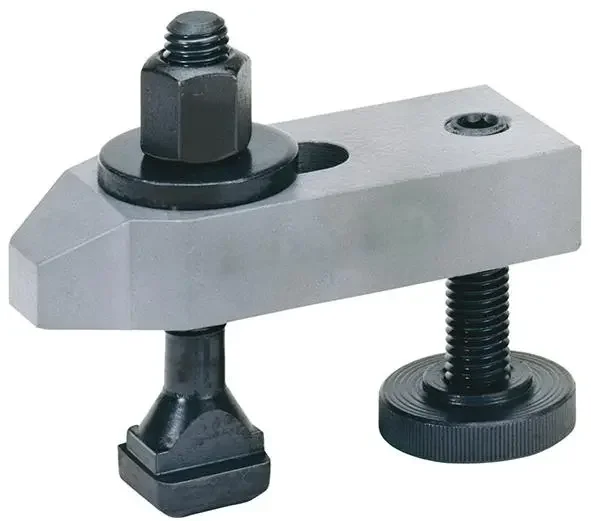

Upínací příložka 18×55 mm AMF 70300 s nosem, T-šroubem a opěrným šroubem, DIN 6314 V

Description

Upínací příložka 18×55 mm AMF 70300 s nosem, T-šroubem a opěrným šroubem, DIN 6314 V

• Šířka drážky a [mm]: 18
• Délka l¹ [mm]: 55
• Šroub do T-drážky [mm]: M16 x 18 x 125
• Upínaná výška h [mm]: 13 ÷ 46
• Šířka drážky [mm]: 18
• Rozměr e¹ [mm]: 26
• Rozměr e² [mm]: 45

Upínací příložka 18×55 mm AMF 70300, s nosem, T-šroubem a opěrným šroubem, DIN 6314 V

• Upínka s nosem, s T-šroubem a opěrným šroubem
• Provedeno ze zušlechtěné oceli, lakováno

Součásti dodávky upínky

• Upínka s nosem
• Šroub pro T-drážky DIN 787
• Šestihranná matice
• Podložka
