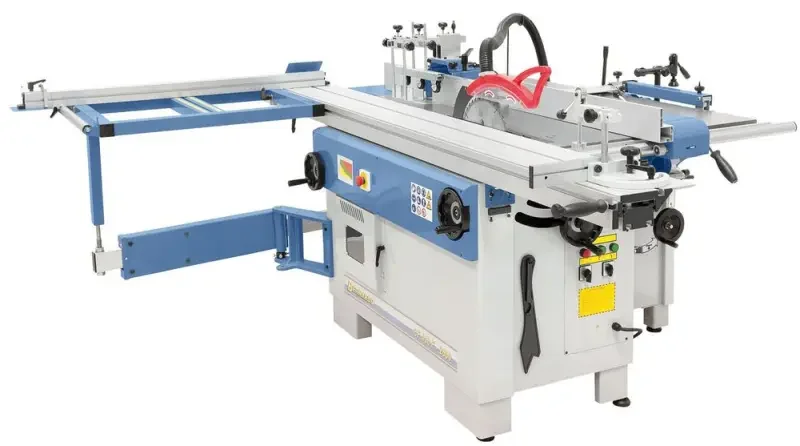

Univerzální kombinovaný stroj – pila, frézka, hoblovka, protah a dlabačka Bernardo CF 410 F – 2600 (BER081296)

Description

Univerzální kombinovaný stroj – pila, frézka, hoblovka, protah a dlabačka Bernardo CF 410 F – 2600 (BER081296)

• Kotoučová pila:
  • Motor – výkon S₁ 100% [W]: 3 000
  • Motor – výkon S₆ 40% [W]: 4 200
  • Velikost stolu [mm]: 1 300 x 380
  • Výška stolu [mm]: 950
  • Prodloužení stolu [mm]: 350 x 310
  • Výložníkový stůl s válečkem [mm]: 880 x 580
  • Formátovací stůl [mm]: 2 600 x 270
  • Délka řezu [mm]: 2 600
  • Max. průměr kotouče [mm]: 315 x 30
  • Kotouč předřezu [mm]: 90 x 20
  • Max prořez 90° / 45° [mm]: 100 / 80
  • Šířka řezu pomocí paralelního pravítka [mm]: 730
  • Otáčky kotouče [U.min^-1]: 4 500
  • Otáčky předřezu [U.min^-1]: 8 500
• Spodní frézka:
  • Motor – výkon S₁ 100% [W]: 2 800
  • Motor – výkon S₆ 40% [W]: 3 900
  • Průměr vřetena [mm]: 30
  • Upínací délka [mm]: 110
  • Výškové nastavení [mm]: 125
  • Naklápění vřetena [°]: 0 ÷ -45
  • Průchodnost – otvor ve stolu [mm]: 80 / 110 / 150 / 200
  • Max průměr nástroje [mm]: 180
  • Otáčky vřetena [U.min^-1]: 1 800 / 3 000 / 6 000 / 9 000
• Hoblovka
  • Motor – výkon S₁ 100% [W]: 2 200
  • Motor – výkon S₆ 40% [W]: 3 000
  • Otáčky nože/válce [U.min^-1]: 4 100
  • Průměr nožového válce [mm]: 95
  • Počet nožů [ks]: 4
• Srovnávací frézka
  • Šíře hoblování [mm]: 410
  • Délka stolu [mm]: 1 600
  • Vodicího pravítka [mm]: 1 100 x 150
  • Naklápění vodicího pravítka [°]: 90 ÷ 45
  • Výška stolu [mm]: 950
  • Max. tříska [mm]: 5
• Tloušťkovací frézka – protah
  • Délka stolu [mm]: 750/930^{*
    *} při použití prodlužovacího stolu
  • Max. šířka materiálu [mm]: 405
  • Max. tloušťka protahování [mm]: 5 ÷ 230
  • Max. tříska [mm]: 5
  • Rychlost protahu [m.min^-1]: 6
• Přídavná vrtací dlabačka
  • Velikost stolu [mm]: 450 x 190
  • Sklíčidlo Westcott [mm]: 0 ÷ 16
  • Max. hloubka dlabání [mm]: 125
  • Šířka dlabání [mm]: 175
  • Zdvih stolu [mm]: 115
• Napájecí napětí [V]: 400
• Přípojka odsávání pr. [mm]: 100 / 95 (pila)
• Rozměry stroje [mm]: 2 600 × 2 800 × 1 280
• Hmotnost [kg]: 765

Dřevozpracující centrum CF 410 F – 2600 v sobě spojuje celou řadu možností úprav (hoblování, řezání, frézování, dlabání) v nejmenším prostoru.
Díky předřezu ve standardní dodávce, čtyřem rychlostem otáček vřetena spodní frézky, naklápěcímu frézovacímu vřetenu a mnoha dalším výhodám, splní tento model každý úkol v profesionální truhlářské dílně.

• Stroj je určen k obrábění měkkého i tvrdého dřeva
• Hoblovka se šířkou hoblování 410 mm, protahovačka do 230 mm se strojním posuvem
• Standardně s naklápěcím vodicímpravítkem a vývodem pro odsávání pilin a třísek – připojení o průměru 100 mm
• Výkonné hnací agregáty zajistí i při dlouhodobém provozu optimální výsledky
• Výložník s rolami pro snadnější manipulaci s většími obrobky
• Všechny hliníkové díly (formátovací stůl, dorazy, pravítka, …) jsou eloxované
• Spodní frézka s oboustranně nastavitelnými hliníkovými vodicími pravítky
• Dimenzovaný frézovací agregát z šedé litiny, naklápěcí od 0° do -45°
• Vysouvací teleskopické vodicí pravítko a sklopný doraz s jemným nastavením
• Digitální zobrazení otáček frézovacího vřetene pro rychlé a snadné nastavení
• Pevné boční vedení (pravítko) s drážkami, nastavitelné od 90° do 45°
• Bezúdržbové hoblovací vřeteno 95 mm se 4mi noži v HSS 18% kvalitě
• Masivní kryt frézovacího vřetene s vývodem pro odsávání pilin a třísek – připojení o průměru100 mm
• Dynamicky vyvážené frézovací vřeteno pro precizní chod

Součásti dodávky dřevoobráběcího stroje Bernardo

• Pilový SK kotouč pr. 315 x 3,0 x 30 mm / 40 zubů
• Předřezový kotouč pr. 90 x 3,0 x 20 mm / 12 zubů
• 4x hoblovací nůž 410 x 30 x 3 mm

>

• Prodloužení tloušťkovacího stolu s rolnami
• Vrtací dlabačka
• Upínací hlavička Westcott 0 ÷ 16 mm
• Excentrický upínač
• Kryt pilového kotouče s odsáváním a hadicí
• Vodicí doraz s excentrickým zajištěním
• Rozrážecí klín
• Prodloužení stolu
• Vysouvací teleskopický doraz s výklopným dorazem
• Výložník s rolnami
• Kryt frézovacího vřetene
• Frézovací vřeteno s pravým a levým chodem
• Digitální zobrazení otáček frézovacího vřetene
• Přípravek na posouvání dřeva
• 2 ks manipulační rukojetí
• Provozní nástroje
