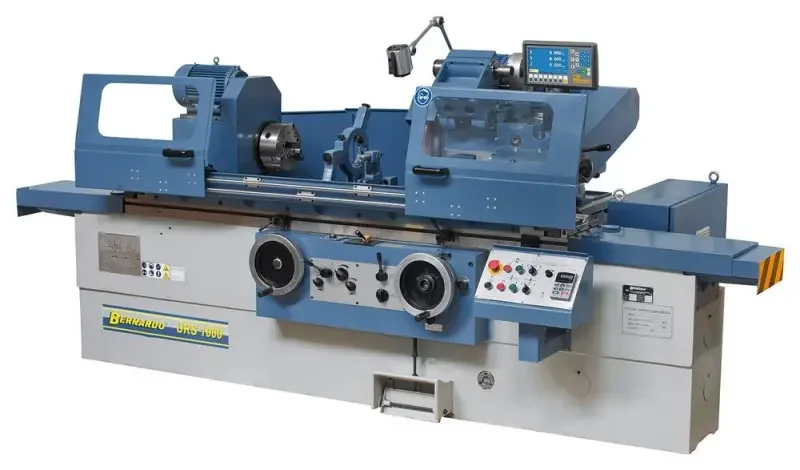

Univerzální hrotová bruska Bernardo URS 1000 N s digit. odměřováním (BER051382XL)

Description

Univerzální hrotová bruska Bernardo URS 1000 N s digit. odměřováním (BER051382XL)

• Max. broušená délka [mm]: 1 000
• Výška hrotů [mm]: 180
• Vnější průměr broušení [mm]: 8 ÷ 320
• Max. hmotnost obrobku [kg]: 150
• Vnitřní průměr broušení s lunetou [mm]: 35 ÷ 100
• Vnitřní průměr broušení bez lunety [mm]: 30 ÷ 100
• Max. hloubka broušení [mm]: 125
• Max. rozsah naklápění stolu [°]: +3 / -7
• Max. podélný pohyb stolu [mm]: 1 000
• Plynulý posuv stolu [m.min^-1]: 0,1 ÷ 4
• Max. rychlost posuvu ručním kolečkem [mm.U^-1]:6
• Rychlost hydralického posuvu [m.min^-1]:50

Vřeteník

• Otáčky pracovního vřetene [U.min^-1]: 25 ÷ 220
• Kužel pracovního vřetene: MK 4
• Rozsah náklápění pracovního vřeteníku [°]:90

Vřeteník brusky

• Velikost brusného kotouče [mm]: 400 x 50 x 203
• Velikost brusného kotouče pro vnitřní broušení:
  • min [mm]: 17 x 20 x 6
  • max [mm]: 50 x 25 x 13
• Otáčky vřetene [U.min^-1]: 1 670
• Otáčky vřetene pro vnitřní broušení [U.min^-1]:10 000
• Rozsah naklápění brusného vřeteníku [°]: ±30
• Dráha pojezdu brusné hlavy [mm]: 180
• Dělení noniusu [mm]: 0,0025

Koník

• Kužel koníku: MK 4
• Zdvih pinoly koníku [mm]: 30

Výkony, rozměry a hmotnosti

• Výkon motoru brusného vřetena [W]: 5 500
• Výkon motoru pracovního vřetena [W]: 1 500
• Výkon motoru vnitřního broušení [W]: 1 100
• Rozměry [mm]: 3 700 x 1 900 x 1 500
• Hmotnost [kg]: 3 700

Univerzální hrotová bruska Bernardo URS 1000 N s digitálním odměřováním

Univerzální brusky na kulato typu URS 1 000 N a URS 1 500 N jsou vhodné pro vnější a vnitřní broušení až do vnějšího průměru 320 mm.
Použití brusky je optimální ve strojírenství při výrobě forem, v nástrojárnách a také v produkční malosériové výrobě.

• Vysoká přesnost a kvalita povrchu je zabezpečena hydrodynamickým uložením hlavního vřetene, tj. díky olejovému filmu mezi ložiskem a vřetenem nedochází k žádnému kontaktu
• Stůl lze, při broušení kuželů, natočit do požadované polohy dle integrovaného měřítka se stupnicí na stroji
• Přesná hlava vřetene a posuvný vřeteník jsou konstrukčně uzpůsobeny pro dosažení co nejvyšší přesnosti při operacích podélného broušení
• Silné žebrování a volba tvaru stěny základového stojanu brusky zajišťují stabilitu vůči výkyvům teplot, vibrací a chvění
• Olejový film v ložiscích vřetene snižuje vibrace při zachování nejvyšší přesnosti a kvality povrchu
• Pohyb stolu v podélném směru je prováděn ručně kolem nebo automaticky hydraulickým posuvem
• Plynule nastavitelná rychlost posuvu s volitelným časem prodlevy na konci každé operace
• Vřeteník brusky lze vrátit do původní polohy hydraulicky nebo ručním kolem
• Brusné vřeteno je oboustranně uloženo ve trojsegmentových nastavitelných kluzných ložiscích
• Vřeteník lze pro vnitřní broušení natáčet o 180°
• Přesně broušené a ručně zaškrabávané vedení posuvu v ose X a Y.
• Vedení stolu a brusného vřetene je provedeno v profilu „V“ a plochém vedení
• V sériové výbavě je dodáváno digitální odměřování polohy ve 2 osách

Součásti dodávky radiální brusky Bernardo:

• Digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic ve 2 osách
• Brusný kotouč
• Příruba brusného kotouče
• 3-čelisťové sklíčidlo průměr 200 mm
• Frekvenční měnič otáček
• Pevná luneta
• Pohyblivá luneta
• Zařízení pro vnitřní broušení
• LED pracovní světlo
• Vyvažovací stojan
• Vyvažovací trn
• 2 středící hroty
• Chladicí systém
• Ochranný kryt proti ostřiku kapaliny
• Orovnávač brusných kotoučů
• Unašeč obrobku
• Obslužné a servisní nářadí
