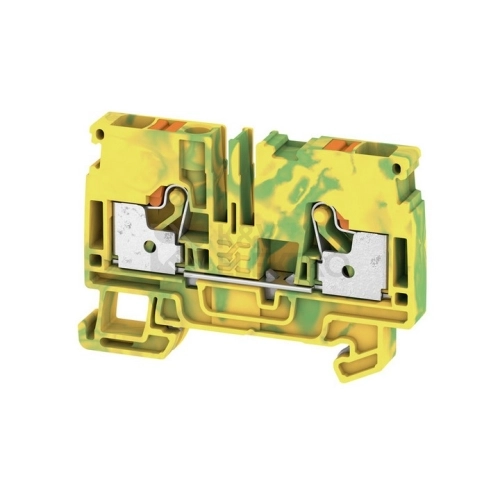

Svorka řadová zemnící Weidmüller A2C 6 PE žlutozelená 1991810000

Description

Zemnicí řadová svorkovnice Weidmüller A2C 6 PE v žluto‑zeleném provedení usnadní připojení ochranných vodičů díky rozsahu pro průřezy 0,5–6 mm². Instaluje se na DIN lištu 35 mm a nabízí přehledné připojení shora, což zjednodušuje práci v rozvaděči i údržbu.

Specifikace svorky řadové zemnící Weidmüller A2C 6 PE žlutozelené 1991810000

Svorkovnice je určena pro uzemňovací připojení v rozvaděčích a skříních, kdy vodiče vstupují shora. Připojení zajišťuje konektorová přípojka s konfigurací 1 patro a 2 místa upnutí pro každé patro. Montáž probíhá zaklapnutím na DIN lištu 35 mm, což je běžné řešení pro řadové instalace.

Pro vodiče je k dispozici jednotný rozsah průřezů: lankový bez dutinky 0,5–6 mm², lankový s dutinkou 0,5–6 mm², jednodrátový 0,5–6 mm² i vícedrátový bez dutinky 0,5–6 mm². Díky tomu lze zapojit široké spektrum běžně používaných vodičů v jednom typu svorky.

Izolační část je z termoplastu a splňuje třídu hořlavosti UL 94 V0. Během provozu zvládá teplotní rozsah −60 až 130 °C. Barevné provedení je žluto‑zelené pro jasnou identifikaci ochranného vedení. Pro správné zakončení řady je zapotřebí uzavírací deska.

Rozměrové charakteristiky pro návrh místa v rozvaděči: šířka rozteče je 8,1 mm, uváděna je také výška při nejnižším možném způsobu montáže 66,5 mm a délka 45,5 mm. Samotné těleso má šířku 46 mm, délku 67 mm a výšku 9 mm. Hmotnost jedné svorky činí 20,4 g.

Shrnutí a doporučení produktu

Tato zemnicí svorkovnice zaujme univerzálním použitím pro běžné typy vodičů, přehledným horním připojením a rychlou montáží do standardních rozvaděčových sestav. Jasné barevné provedení napomáhá jednoznačné identifikaci a zvyšuje přehlednost zapojení. Díky robustnímu izolačnímu materiálu a vhodným provozním vlastnostem dobře zapadne do profesionálních aplikací i náročnější údržby.

Pro dokončení instalace zvažte doplnění příslušenství, které zajistí správné ukončení a řazení v liště. Další varianty a související produkty najdete v kategorii Řadové svorky, kde vyberete vhodné konfigurace pro svou svorkovnicovou lištu i rozšíření stávající sestavy.
