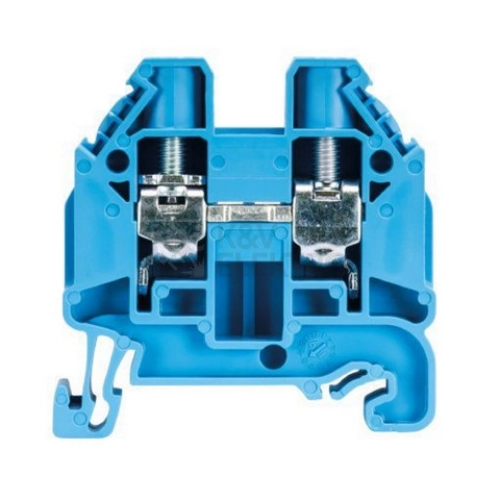

Svorka řadová modrá WIELAND WT10BL

Description

Široký rozsah připojitelných vodičů od 0,5 do 16 mm² dělá z modré svorky WIELAND WT10BL univerzální řešení pro různé typy zapojení. Díky šroubové svorce a bočnímu připojení se hodí pro přehledné vedení vodičů, montáž probíhá na DIN/G lištu a barevné provedení usnadní orientaci v rozvaděči.

Specifikace svorka řadová modrá WIELAND WT10BL

Pro připojení lankových vodičů bez dutinky je určeno rozmezí 0,5–16 mm², s dutinkou pak 0,5–10 mm². Jednodrátové vodiče zapojíte v rozsahu 0,5–16 mm² a u vícedrátového provedení bez dutinky je podporován průřez 16 mm². Elektrické připojení zajišťuje šroubová svorka z obou stran, což přináší jisté dotažení a stabilní kontakt.

Pro dimenzování obvodu je k dispozici jmenovitý proud 57 A a jmenovité napětí do 1 000 V. Připojení je řešeno v boční poloze, tedy boční, a svorka je jednopatrová se 2 místy upnutí pro každé patro. Instalace probíhá na DIN/G lištu, díky čemuž snadno začleníte svorku do běžných lištových systémů.

Izolační těleso tvoří termoplast s třídou hořlavosti UL 94 V0. Provozní spolehlivost je vymezena rozsahem teplot -25 až 70 °C. Pro zachování správné funkce a bezpečnosti je u tohoto provedení zapotřebí uzavírací deska, kterou je nutné doplnit dle konkrétního řešení rozvaděče.

Kompaktní rozměry usnadní plánování místa v rozváděči: šířka rastru je 10 mm, celková šířka činí 10 mm, délka 48 mm a výška 48 mm. Nízkou zátěž při osazování zajišťuje hmotnost pouhých 16 g. Barevné provedení je modré, což napomáhá vizuálnímu rozlišení při zapojování.

Shrnutí a doporučení produktu

Tato svorka zaujme univerzálností připojení vodičů a jistotou pevného dotažení, což usnadňuje montáž i pozdější servisní zásahy. V kompaktním těle nabízí řešení pro čisté vedení a přehledné uspořádání, takže rychle zapadne do stávajících rozváděčových sestav bez nutnosti složitých úprav.

Pro doplnění instalace si vyberte další vhodné položky v kategorii Řadové svorky. Pokud preferujete ucelené řešení od stejné značky, projděte si také řadové svorky Wieland. Pro návazné propoje a zakončení vodičů můžete využít i nabídku plochých kulatých konektorů.

O výrobci

Společnost Wieland se zaměřuje řešení v oblasti elektrotechniky, s důrazem na konektory a systémy pro bezpečné připojení. Pořiďte si od nás řadové svorky nebo ploché kulaté konektory.
