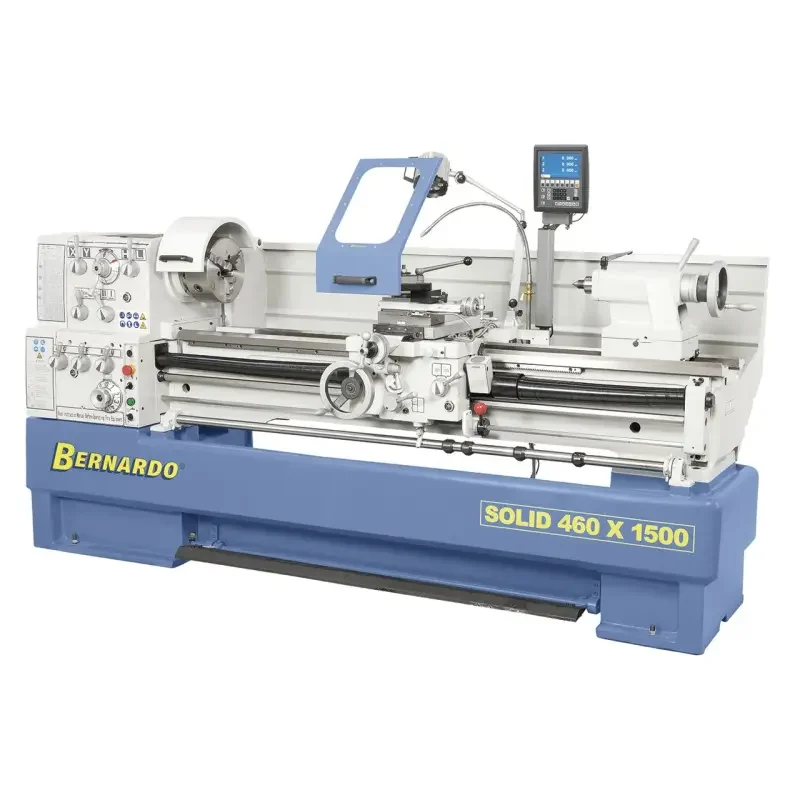

Soustruh Bernardo SOLID 460 x 1500, digitální zobrazování (BER031316XL)

Description

Soustruh Bernardo SOLID 460 x 1500, digitální zobrazování (BER031316XL)

Univerzální soustruh Bernardo Solid 460 je určen speciálně pro náročnou kusovou výrobu a k výrobě v malých sériích s vysokou přesností.

Již v základní výbavě tento soustruh obsahuje všechno důležité příslušenství, díky kterému je tento stroj univerzálně použitelný.

• Moderně uložené hlavní vřeteno v přesných valivých ložiscích
• Kalená a broušená ozubená kola a hřídele i v převodech posuvů
• Centrálně ovládané a praktické přepínání jednotlivých posuvů a nastavení řezání závitů mezi vodicím a tažným šroubem
• Ozubená kola mají velké rozměry, jsou kalená a přesně broušená
• Jednoduché a lehké přepínání počtu otáček a posuvů
• Lože i podstavec stroje jsou odlity z jednoho kusu – velmi odolné proti kroucení a vibracím, tzn. zajištění klidného běhu soustruhu při soustružení.
• 3 osé digitální zobrazování

Konkurenční výhody soustruhů Bernardo Solid 460

• Magnetická brzda vřetena

Soustruh je v základu vybaven magnetickou brzdou vřetena podlepožadavkůevropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

• Kvalitní 3-čelisťové sklíčidlo


Standardně jsou dodávána sklíčidla vhodná pro 2 000 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8″ určena pro velký rozsah a bezpečné upnutí obrobku.

• Digitální displej přímo na suportu

S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.

• Rychloupínací nožový držák


Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. B. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.

• Dostatečně dimenzované vřeteno soustruhu


Průchodnost vřetene u soustruhu Bernardo Solid byla zvětšena až na 80 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8″ dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.

Součásti dodávky soustruhu Bernardo Solid

• 3 osé digitální zobrazování
• 3-čelisťové sklíčidlo PS3-250 mm / D8 (DIN 55029, D1 – 8″)
• Upínací deska pr. 350 mm
• Pevná luneta – max. pr. 150 mm
• Posuvná luneta – max. pr. 110 mm
• Chladicí zařízení
• Prvotní olejová náplň Shell Tellus 46
• Rychloupínací držák Multifix, velikost B
• Ochraný štít u nožového držáku
• Motor a magnetickou brzdou v souladu s CE
• Nožní pedál s funkcí brzdy dle CE
• Kluzná spojka
• LED pracovní osvětlení
• Výměnná kola (pro soustružení závitů)
• Redukce
• 2 pevné hroty
• Indikátor závitů
• Vana na třísky
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Výkon motoru [W]: 5 500
• Napájecí napětí [V / Hz]: 400 / 50
• Vzdálenost hrotů [mm]: 1 500
• Výška hrotů [mm]: 230
• Točný průměr nad ložem [mm]: 460
• Točný průměr nad sedlovou mezerou [mm]:690
• Točný průměr nad suportem [mm]: 274
• Šíře lože [mm]: 300
• Průchod vřetena [mm]: 80
• Upnutí vřetena: DIN 55029, D1 – 8
• Rozsah otáček (12) [U.min^-1]:25 ÷ 1 700
• Rozsah podélných posuvů (42)[mm.ot^-1]: 0,031 ÷ 1,7
• Rozsah příčných posuvů (42)[mm.ot^-1] 0,014 ÷ 0,784
• Metrický závit (41) [mm]: 0,1 ÷14
• Palcový závit (60) [TPI]: 2 ÷112
• Průměr pinoly [mm]: 60
• Vysunutí pinoly [mm]: 130
• Kužel pinoly: MK 4
• Rozměry [mm]: 2 750 × 1 080 × 1 370
• Hmotnost [kg]: 2 020
