Sada pro fotovoltaický ohřev vody GETI GWH02D 2730W PV Trina

Description

Sada pro jednoduchou instalaci ohřevu vody v bojlerech a dalšíchzařízeních.

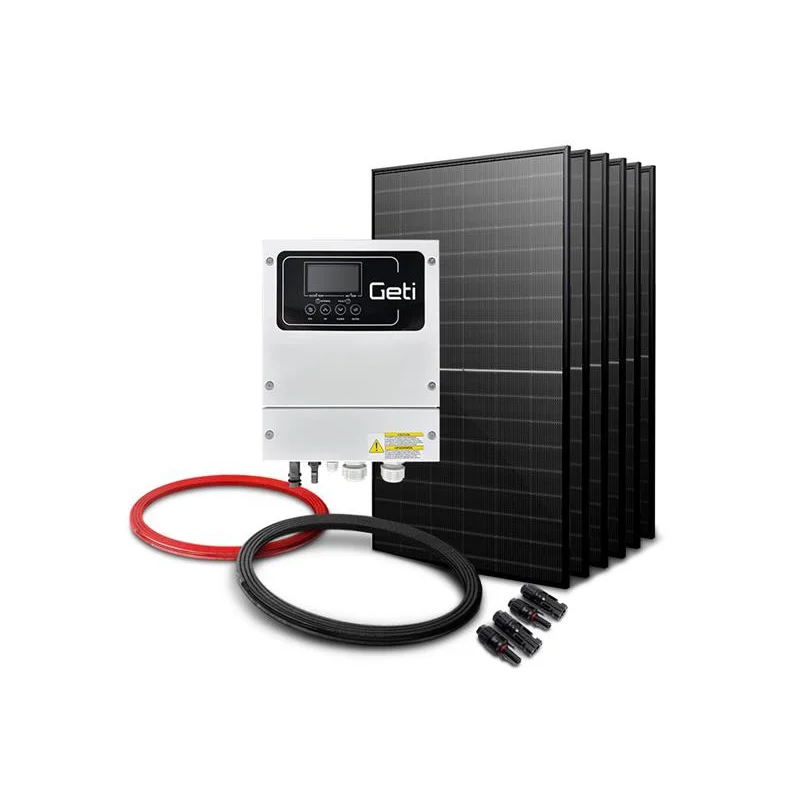

Sada se skládá z 6 monokrystalických panelů Trina( 6x 04280478 ) o výkonu 455W každý , GETI kontroléru GWH02D 4000W ( 1x 04291121 ) a kompletní 25 metrů dlouhé kabeláže ( 25x 04290190 + 25x 04290189 ) s přiloženými MC4 konektory ( 2x 03360241 + 2x 03360240 ).

Upozornění:Invertor GETI GWH je vhodný pouze pro odporové zátěže s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
Výstup invertoru (L, N) nesmí být připojen k elektrické síti nebo uzemnění! Výstup invertoru nesmí být zapojen do soustavy TN-C.

Invertor je vybaven velkým srozumitelným LED displejem, teplotním čidlem s délkou 3m a nezávislým nastavením teploty pro ohřev vody jak z PV tak AC sítě. Invertor GETI také disponuje funkci nuceného ohřevu. Invertor je kompatibilní s většinou bojlerů na trhu.

Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu fotovoltaických panelů o max. výkonu 4000 W s provozním napětím 160 ~ 350V DC, síťového napětí 230C AC a propojení s odporovou zátěží, např. topná spirála, elektrický bojler, elektrický radiátor nebo podlahové vytápění a jistících prvků.

Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.

Maximální výkon systému je 4000 W. Invertor má prioritní vstup z fotovoltaických panelů a při nedostatku výkonu na těchto panelech je systém zálohován napájením ze síťového napětí 230V AC.

Jedná se o nadrozměrné zboží. Doba dodání od vytvoření objednávky se může prodloužit o 3-4 pracovní dny.

Parametry produktu:

– solární invertor pro ohřev teplé vody pomocí odporové zátěže (topná spirála, bojler)
– teplotní čidlo
– samostatné nastavení teploty pro ohřev vody z FV nebo AC sítě
– automatické přepínání mezi sítěmi (FV / síť 230V AC)
– pracovní režimy: pouze FV jako ostrovní systém nebo nebo automatický režim FV + síť
– tichý provoz, který zajišťuje pasívní chlazení
– účinné sledování maximálního výkonu na panelech pomocí MPPT
– vysoká účinnost > 99 %

Invertor GETI GWH02D je vybaven přehledným LED displejem, který uživatele informuje o aktuálních a nastavených hodnotách :

– indikace ohřevu vody z FV panelů
– indikace ohřevu vody ze sítě 230V AC
– teplota vody (PV,AC) aktuální a nastavená
– PV výkon
– PV napětí
– indikace porovozu
– indikace chybového stavu

Technické parametry:

– vstupní napětí (VDC): 160 až 350 (VDC)
– vstupní napětí (VAC): 230 V AC
– výstupní napětí [VAC]: 0-260 V AC (VAC)
– maximální výkon: 4000 W
– vstupní proud z PV: 20A max.
– výstupní proud AC: 20A max.
– typ zátěže: odporová s bimetalovým termostatem (není vhodný pro elektronikou řízené termostaty!)
– hodnota odporové zátěže nesmí být nižší než 13 Ohm
– funkce MPPT: ANO
– připojení FV panelů: Sériově nebo sériově paralelní
– prioritní vstup: FV panely
– záložní vstup: síťový 230V AC
– pracovní teplota: -25 °C ~ + 55 °C
– účinnost: > 99 %
– délka teplotního senzoru: 3m
– chlazení: pasívní
– ochrana proti zkratu na vstupu
– ochrana proti přehřátí
– vstupní připojení FV panelů: MC4 konektory
– vstupní připojení 230V AC: šroubovací svorka
– výstupní připojení 230V AC: šroubovací svorka
– materiál: Hliník + kov
– stupeň krytí: IP65
– rozměry d x š x v [mm]: 255 x 201 x 95 mm
– váha: 3 kg

Fotovoltaický panel 455W Trina Solar

Technické parametry:

– jmenovitý výkon: 455 W
– typ: N-typ, Topcon, monokrystlický
– účinnost modulu: 22,8 %
– maximální proud (Imp): 10,11 A
– maximální napájecí napětí (Vmp): 45 V
– napětí naprázdno (Voc): 53,4 V
– zkratový proud (ISC): 10,77 A
– maximální systémové napětí: 1500 VDC (IEC)
– typ konektoru: MC4 / MC4 kompatibilní
– přední sklo: 1,6 mm tepelně zesílené sklo s vysokou průhledností
– stupeň krytí: IP68
– počet buněk: 144
– rozměry: 1762 x 1134 x 30 mm
– hmotnost: 21 kg
– rám: anodizovaná hliníková slitina
– barva rámu: černá

VAROVÁNÍ!Systém je určen pouze pro zátěže odporového charakteru.

– Doporučujeme, aby montáž a zapojení prováděl pouze elektrotechnik s příslušnou způsobilosti pro práci s elektrickými zařízeními a zkušenosti s fotovoltaickými systémy.

Sada obsahuje:

6 monokrystalické FV panely 4558Wp Trina
Solární kontrolér GETI GWH02D
Sada kabelů 25 metrů
Konektory MC4
instrukce k instalaci
