Rychlá radiální vrtačka DONAUALPHA 30 (DON199999)

Description

Rychlá radiální vrtačka DONAUALPHA 30 (DON199999)

• Výkon AC motoru [W]: 1 100 / 1 600
• Napětí [V]: 400
• Otáčky vřetena (18 st.) [U.min^-1]: 50 ÷ 3 500
• Krouticí moment [Nm]: 208
• Průměr vrtáku – ocel [mm]: 30
• Průměr vrtáku – litina [mm]: 32
• Řezání závitů max.: M20
• Řezání závitů – litina max. : M24
• Vyložení min. / max. [mm]: 420 ÷ 1 320
• Pojezd vřeteníku po rameni [mm]: 900
• Vertikální posuv ramena [mm]: 430
• Otočné rameno [°]: ±162,5
• Zdvih pinoly [mm]: 140
• Upínání (provedení) vřetena: MK 4
• Rozsahy posuvů [mm.U^-1]: 0,075 / 0,15 /0,30
• Axiální tlak posuvu [N]: 5 500
• Vzdálenost vřeteno / stůl [mm]: 150 ÷ 720
• Rozměry stolu [mm]: 1 200 x 600
• Velikost/rozteč T-drážek (4 ks) [mm]: 18 / 125
• Pracovní výška stolu [mm]: 905
• Průměr sloupu [mm]:-
• Na zadní straně vrtačky v úhlu 45° jsou umístěny 2x 2 svislé T-drážky 18 mm pro upínání volitelného příslušenství
• Rozměry stroje (d x š x v) [mm]: 2 600 × 2614 × 2 342
• Transportní rozměry stroje (d x š x v) [mm]: 2 300 × 1 300 × 2 100
• Hmotnost [kg]: 1 800

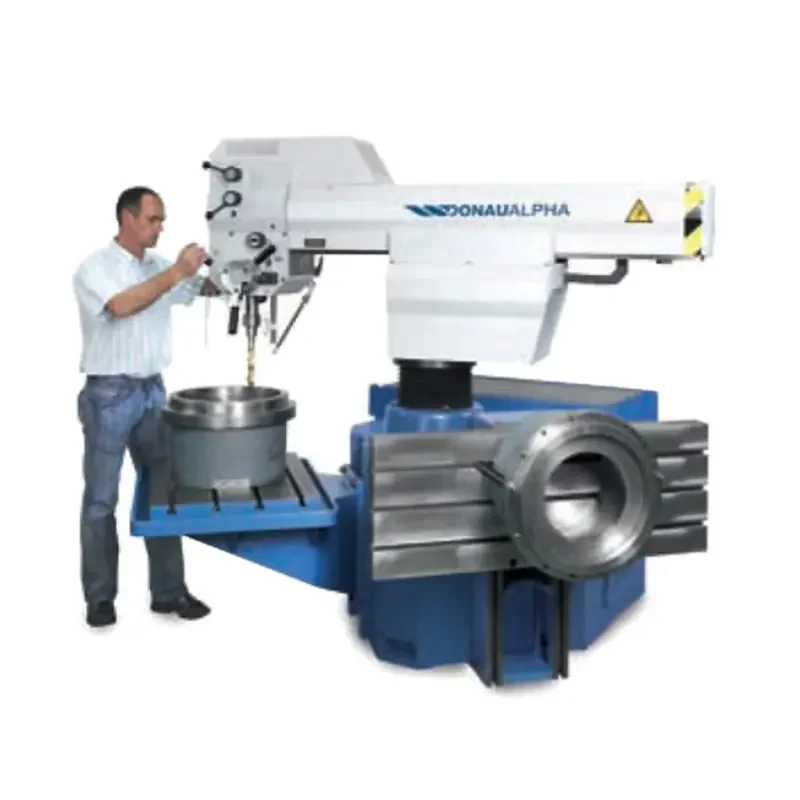

Rychlá radiální vrtačka DONAUALPHA 30

Všestranná, produktivní a uživatelsky příjemná radiání vrtačka vyrobená v Altenmarktu / Německo.

• Masivní design ze šedé litiny, jednoduchá obsluha, vrtací výkon v oceli St 60 až 25 mm a neomezené spektrum obrobků, dělají tento stroj atraktivním pro všechny druhy a aplikace obrábění v širokém rozsahu úhlu až 325° v poloměru až 1320 mm od osy sloupu vrtačky.
• Až 3 pevná pracovní místa (stoly) dodávají maximální flexibilitu pro obrábění velkých a malých obrobků.
• Otočné stoly jsou vhodné pro vrtání a řezání závitů u obrobků v úhlových polohách.
• Pojezd hlavy na radiálním rameni 900 mm, výškový pojezd 430 mm a otočné rameno 325 stupňů umožňuje obrábění obrobků s výškou až do 1400 mm.
• Snadno nastavitelná pozice, současný pohyb ve 3 osách přímo na vrtací nebo pracovní pozici.
• Samostředicí vrtací hlava je vždy umístěna/centrována přesně na střed otvorů.
• Přesnost samostředící pozice umožňuje přesné vrtání, stružení a sráženíhran při sériové práci a umožňuje omezit častou výměnu nástrojů.
• Automatická aretace při příjezdu na vrtací pozici.
• DONAUALPHA je navržen s využitím moderní ergonomie pro omezení únavy při obsluze stroje.
• Výška pracovního stolu 905 mm a vždy optimální poloha vřeteníku, umožňuje obsluze vždy stát vzpřímeně a mít nejlepší pohled na obráběcí proces.
• Možnosti kdykoliv doplnit nebo nahradit stávající příslušenství, jsou rozšířené možnosti při použití tohoto vrtacího centra pro dosažení nejrůznějších výrobních procesů.
