Mechanické pomocné relé v bílém provedení pružně obslouží různá řídicí napětí díky kombinaci 230 V AC a 24 V AC/DC při 50–60 Hz. Přepínací kontakt s kapacitou 1×16 A se hodí pro spínání vyšší zátěže a rozšíření počtu kontaktů, přičemž kompaktní tělo o šířce 1 modulu se upevňuje na DIN lištu.

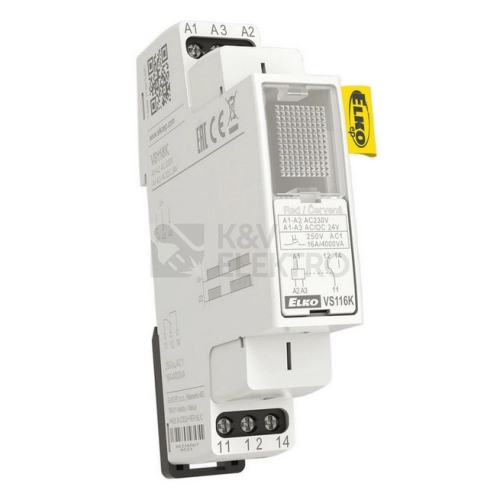

Specifikace pomocného relé Elko EP VS116K 1x16A přepínací AC 230V AC/DC 24V bílá
Toto mechanické pomocné relé je navrženo pro spínání většího výkonu zátěže a pro posílení nebo rozmnožení kontaktů. Využívá jeden přepínací kontakt s proudovou dimenzí 16 A, přičemž ovládací obvody umožňují volbu mezi 230 V AC a 24 V AC/DC při frekvenčním rozsahu 50–60 Hz. Díky tomu zapadne do různorodých ovládacích systémů a jednoduše se přizpůsobí konkrétnímu řízení.
Instalace probíhá na DIN lištu a přístroj zabírá 1 modul, takže je vhodný i do stísněnějších rozváděčů.
Relé nabízí jednu přepínací přípojku (1 CO), bez samostatných spínacích či rozpínacích kontaktů. Pro napájecí část je určeno jmenovité napětí 230 V s typem napájecího napětí AC. Při spínání induktivnějších zátěží dosahuje maximální špičky 3 A při cos φ 0,6. Hmotnost činí 72,45 g, což podporuje snadnou manipulaci při montáži.
Pro světelné obvody jsou stanoveny výkonnostní limity: žárovkové zátěže do 1 000 W a zářivkové zátěže do 690 VA, a to jak u dvojitého obvodu (690 VA), tak při paralelní kompenzaci (690 VA). Bílé provedení přístroje přirozeně zapadne do řady modulárních zařízení v rozváděči a vizuálně je odliší od okolních komponent.
Shrnutí a doporučení produktu
Volba tohoto řešení dává smysl všude tam, kde potřebujete rozšířit počet spínaných větví a současně udržet montážní prostor na minimu. Praktické začlenění do rozváděče i přehledná signalizace stavu usnadní práci při uvádění do provozu i následném servisu. Díky kombinaci dvou řídicích napětí jej snadno použijete v různých aplikacích bez nutnosti měnit koncepci řízení.
Nabízíme i další modulové relé a další modulové a paticové přístroje, jako jsou například jističe do 125 A, proudové chrániče, stykače, motorové spouštěče či elektroměry.
O výrobci
Ryze česká společnost ELKO EP je jedním z hlavních světových výrobců domovních, kancelářských a průmyslových elektronických zařízení. Téměř 30 let dodává po celém světě relé (více než 200 typů), produkty pro bezdrátové instalace a další produkty. Kromě fyzických výrobků společnost ELKO EP nabízí i návrhy komplexních efektivních řešení. U nás si můžete od ELKO EP pořídit například bezdrátové spínače, spínací hodiny, termostaty, stykače a další produkty.
