Description

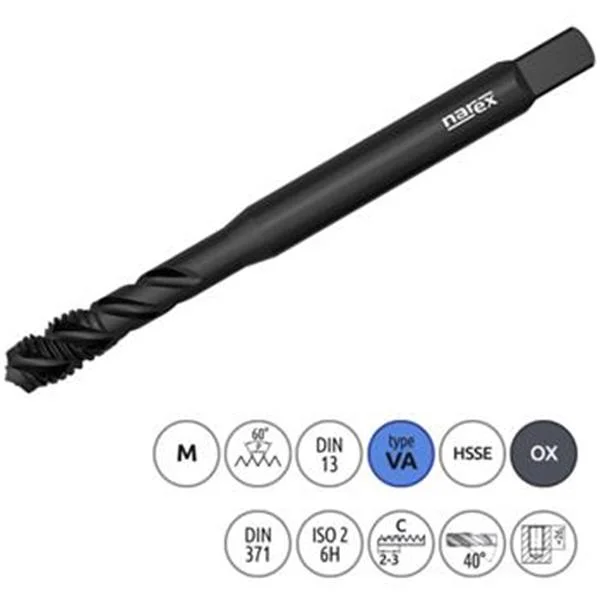

Závitník strojní ČSN 22 3044 kód 2050 s řeznými zuby v šroubovici pro strojní řezání závitů do dna i průchozích závitů.
Strojní závitník s oxidovaným povrchem je vhodný pro:
- cementační a nitridační oceli do 1200N/mm2
- nerezavějící oceli do 1000N/mm2
Parametry:
- Typ závitu: M
- metrický závit ISO
- Norma: DIN 371
- Lícování: ISO2 (6H)
- Materiál závitníku: HSS – výkonná rychlořezná ocel
Rozměry:
- Průměr závitu (d1): M 8
- Rozteč (stoupání) závitu (P): 1,25 mm
- Délka celková (l1): 90 mm
- Délka pracovní (závitové)části (l2): 13 mm
- Průměr upínací stopky (d2): 8,0 mm
- Velikost upínacího čtyřhranu (a): 6,2 mm
- Počet řezných drážek (z): 3
- Délka řezného kužele: C (2,0P závitů)
- Doporučený průměr předvrtaného otvoru: pr. 6,8 mm
