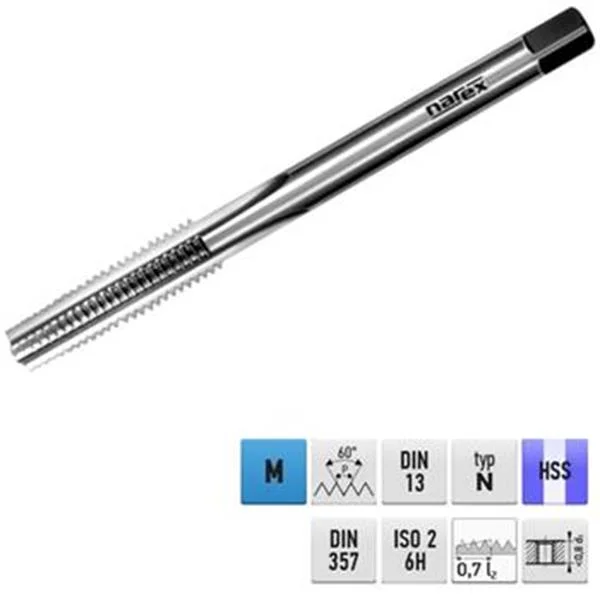

Narex Ždánice 041531712120000 – Závitník M12,0x1,75mm maticový HSS typ 3070 – 5000, lícování ISO2 (6H)

Description

Závitník maticový typ: 3070 HSS je závitník s přímými řeznými zuby a dlouhou naváděcí řeznou částí pro řezání průchozích závitů.
Výborně se hodí pro montážní účely (kde se řeže závit ručně jednou operací) díky dlouhé naváděcí řezné části

Parametry:

• Materiál závitníku: HSS – výkonná rychlořezná ocel
• Typ závitu: M – metrický závit ISO
• Průměr závitu (d1): M12
• Rozteč (stoupání) závitu (P): 1,75 mm
• Délka celková (l1): 180mm
• Délka pracovní (závitové)části (l2): 50mm
• Průměr upínací stopky (d2): 9,0mm
• Velikost upínacího čtyřhranu (a): 7,0 mm
• Počet řezných drážek (z): 3
• Délka řezného kužele (l2):0,7 x l2
• Doporučený průměr předvrtaného otvoru: pr. 10,2mm
• Norma: DIN357
• Lícování: ISO2 (6H)

Použití doporučené:

• A1 = Konstrukční oceli s pevností do 500 N/mm2
• A2 = Nelegované lité oceli s pevností do 500 N/mm2
• B1 = Automatové oceli s pevností do 800 N/mm2
• B2 = Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2

Použití možné:

• H1 = Hliník legovaný s obsahem Si < 10%
• H2 = Hliník legovaný s obsahem Si > 10%
• J1 = Slitiny mědi (krátká drobivá tříska)
• J2 = Slitiny mědi (dlouhá vlnitá tříska)
