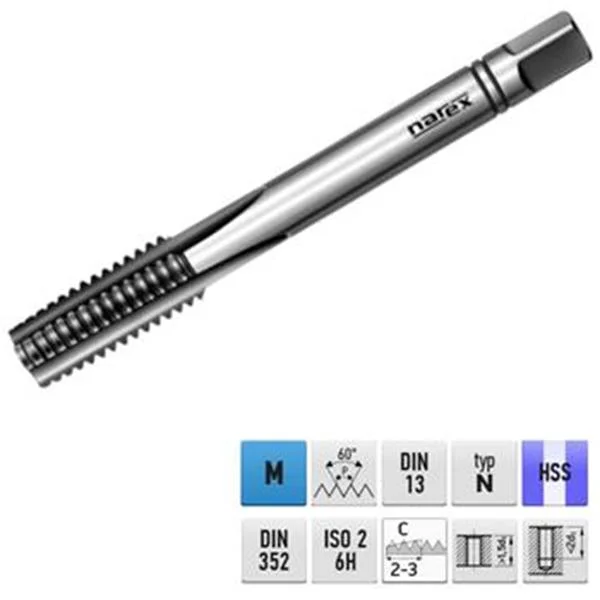

Narex Ždánice 041530013050200 – Závitník sadový ruční M 5 x 0,8 mm HSS LEVÝ – velikost č. II ČSN 22 3010 kód 0200

Description

Ruční sadový závitník pro metrický závit, DIN 352, pro konstrukční oceli, nelegované oceli, automatové oceli, zušlechtěné oceli, šedou a temperovanou litinu, slitiny hliníku, slitiny mědi. s krátkou drobivou třískou

Parametry:

• Průměr závitu (d1): M 5
• Rozteč (stoupání) závitu (P): 0,8 mm
• Délka celková (l1): 50mm
• Délka pracovní (závitové)části (l2): 13mm
• Průměr upínací stopky (d2): 6,0mm
• Velikost upínacího čtyřhranu (a): 4,9mm
• Úhel závitu: 60°
• Norma: DIN352
• Lícování: ISO2 (6H)
• Počet řezných drážek (z): 3
• Délka řezného kužele: C (2-3P závitů)
• Doporučený průměr předvrtaného otvoru: pr. 4,2mm

Typ závitu:

• Pro průchozí otvory
• Pro závity do dna (neprůchozí)

Použití doporučené:

• A1 = Konstrukční oceli s pevností do 500 N/mm2
• A2 = Nelegované lité oceli s pevností do 500 N/mm2
• B1 = Automatové oceli s pevností do 800 N/mm2
• B2 = Konstrukční a zušlechtěné oceli s pevností do 800 N/mm2
• B3 = Nelegované lité oceli s pevností do 800 N/mm2
• F1 = Šedá litina
• F2 = Tvárná a temperovaná litina
• H1 = Hliník legovaný s obsahem Si < 10%
• J1 = Slitiny mědi (krátká drobivá tříska)

Použití možné:

• H2 = Hliník legovaný s obsahem Si > 10%
