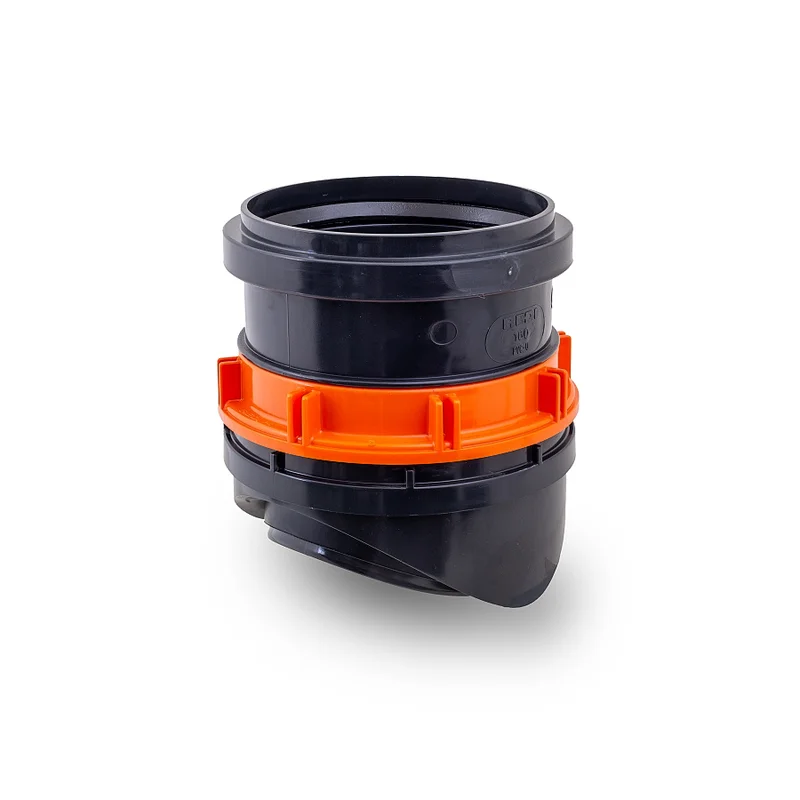

Description
- Ø montážního otvoru 200 mm
- sedla se fixují dotažením korunkové matice sedla jednoduchým plastovým klíčem
- utahovací klíč je zdarma přibalen ke každému sedlu EASY CLIP
- součástí balení každého sedla je tuba s montážním mazivem
- konstrukce z masivního PVC-U podle EN 1410, těsnění ze syntetické pryže
- hrdlo sedla pro KG160 je usazeno na kloubu 0 – 10°
- pro provozní tlak v potrubí max. PN 0,5 baru
ZÁSADY PROVÁDĚNÍ VÝVRTU A MONTÁŽE DODATEČNÝCH PŘÍPOJEK:
-
Prováděcí firma by měla být v souladu s EN 1610 vybavena odpovídající vrtací technikou a jádrovými (korunkovými) vrtáky potřebných rozměrů pro všechny používané materiály. Ruční vyřezávání podle šablony povoluje norma ČSN EN 1610 pouze u hladkých plastových trubek pro třmenová sedla s límcovým těsněním.
-
Příslušenství – vykružovací vrták DN 200, včetně vodící osy (pro vyvrtání otvoru DN 200 v trubce) a utahovací klíč na sedlovou odbočku lze dokoupit samostatně.
-
Možnost navrtání do hladkých i korugovaných potrubí (X-stream, K2, Plasticor, Incor, UR2 a další). Dimenze potrubí, do kterých se můžete navrtat:
-
Možnost navrtání do hladkých i korugovaných potrubí s hladkým vnitřkem (X-stream, K2, Plasticor, Incor, UR2 a další).
Dimenze potrubí, do kterých se můžete navrtat:
-
DN 300 se sílou stěny v mm 5 – 30
-
DN 400 se sílou stěny v mm 6 – 35
-
DN500 – 600 se sílou stěny v mm 9 – 50
-
DN700 – 2000 se sílou stěny v mm 10 – 60
Do těchto potrubí se lze připojit KG potrubím DN160.
Umístění přípojky:
Z praktických důvodů se vývrty pro dodatečné (kolmé) přípojky provádí obvykle shora nebo z boku, vždy však v úhlu 90°k povrchu potrubí. Pro svislé přípojky hovoří nižší riziko poškození hlavního potrubí, menší rozsah výkopových prací a snazší provedení vývrtu i montáže. Tento způsob připojení je typický pro většinu vyspělých zemí. V ČR převládá boční napojení ve spádu 3 až 45° z důvodů minimalizace ohybů přípojky a tedy i menšího rizika ucpání a snazšího čistění. Pádným argumentem je i tradičně hlubší uložení odpadů z podsklepených domů.
Kontrola montáže kanalizačních přípojek:
Přejímací technik provozovatele kanalizace či jiná provozovatelem autorizovaná osoba by měla provádět kontrolu ihned po montáži sedla ještě před napojením přípojky v následujících krocích:
-
kontrola správného usazení sedla, jeho celistvosti a pozice těsnících elementů
-
vizuální kontrola neporušenosti potrubí v okolí vývrtu
-
hmatová kontrola, zda konec sedla nepřečnívá do profilu hlavního potrubí (pouze u tenkostěnných plastových, sklolaminátových a kovových trubek je povolen mírný přesah 3 až 12 mm bez záchytných hran)
Teprve po kontrole sedla je možné dokončit montáž potrubí přípojky. Tlaková zkouška dodatečných kanalizačních přípojek se z finančních a provozních důvodů obvykle neprovádí.
