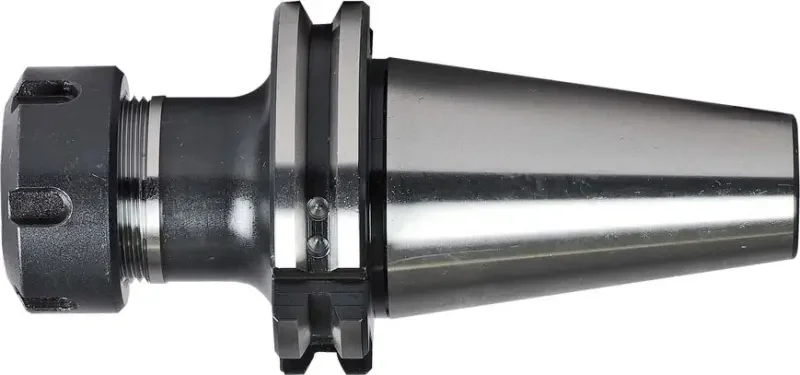

Kleštinový upínač Fortis SK40-ER32-70 DIN69871 (AD/B)

Description

Kleštinový upínač Fortis SK40-ER32-70 DIN69871 (AD/B)

• Pro ER 32 kleštiny DIN 6499 [mm]: 2 ÷ 20
• Upínací kužel: SK 40
• Délka l₁ [mm]: 70
• Průměr d₁ [mm]: 50
• Přesnost kužele: AT3
• Obvodová házivost [μ]: ≤ 10
• Drsnost povrchu kuželu [mm]: Ra ≤ 0,001
• Tvrdost po kalení [HRC]: 58 ±2
• Upínání nástrojů: DIN69871
• Tvar: AD/B
• Kvalita vyvážení G 6,3 při 15 000 U.min^-1

Kleštinový upínač Fortis typ ER

• Provedení: Z legované cementované oceli, s pevnosti v tahu v jádru cca 950 N.mm^-2 a hloubkou zakalení min. 0,5 mm.
  Kužel ve shodě s DIN 254
• Použití: K upnutí nástrojů s válcovou stopkou a boční unášecí plochou ve shodě s DIN 1835-B a DIN 6535-HB
• Rozsah dodávky: Kleštinový upínač komplet s upínací maticí
