Description
Impulsní relé, řídicí napětí 230V AC
Impulzní relé (paměťové) pro spínání a vypínání obvodů osvětlení, klimatizace, vytápění apod. Ovládání impulzem, například běžnými instalačními tlačítky.
Každým impulzem dochází ke změně stavu kontaktů relé.
• Funkce: 1 spínací kontakt
• Jmenovitý povozní proud při 250V AC podle IEC/EN 60669-2-2: 16A
• Vestavný rozměr víčka 45 mm, šířka při montáži 1HP (17,5 mm), montáž na montážní lištu, průřez svorky 0,5–10 mm² jednodrátový a vícedrátový / 0,5–6 mm² lankový s dutinkou

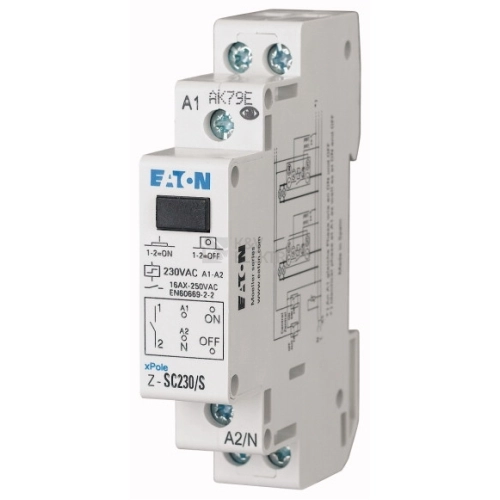

Impulzní relé Z-SC230/S pro centrální ovládání
• Relé pro spínání elektrických spotřebičů v impulzním režimu
• Splňuje požadavky normy ČSN EN 60669
• Rozměrově kompatibilní s ostatními instalačními přístroji
• Možnost dvoustupňového ovládání – lokální a centrální
• Proud procházející paralelně zapojenými signálními doutnavkami tlačítek je nutné kompenzovat paralelně zapojeným kompenzačním blokem kondenzátorů Z-S/KO (obdobný efekt mohou mít dlouhé vodiče k ovládacím tlačítkům, kde je nutno omezit indukované napětí)
• Nutno dodržet max. hodnotu jmenovitého napětí ovládacího obvodu – místní i centrální ovládání musí být napájeno ze stejné fáze; vstup bez signálu nesmí být připojen na nulový potenciál (v opačném případě dojde k destrukci vnitřní blokovací diody mezi vstupy)
Bezpečnost:
• Možnost ruční aktivce spínací polohy tlačítkem
• Všechny svorky (cívka i kontakty) mají ochrannou posuvnou clonku
zabraňující připojení vodičů pod svorku
• Vyrobeno z nehořlavých materiálů neobsahujících chlór ani halogeny
Výhody:
• Nízká provozní hlučnost
• Jednoduché připojení vodičů díky dostatečně dimenzovaným svorkám, které jsou dodávány v otevřeném stavu
• Jednoduchá montáž na přístrojovou lištu 35 mm
• Široká nabídka konfigurace kontaktů
