Description
Jedná se o relé pro kontrolu hladin. Funkce je založena na principu vodivosti kapalných látek. Přístroj vyhodnocuje přítomnost kapaliny mezi elektrodami umístěnými v nádrži či vrtu studně.
Jestliže jsou elektrody vodivě spojeny kapalinou dojde k sepnutí(rozepnutí) relé v regulátoru, jímž je možno ovládat automatizační obvody. Podle potřeby automaticky udržovat výšku hladiny kapaliny v potřebném rozsahu, signalizovat její minimální či maximální výšku, chránit čerpadlo před poškozením, či jej zapínat při náhlém zaplavení sklepů apod. Regulátor můžeme přepnout na jednu ze dvou funkcí. Funkce odčerpávání příp. dočerpávání kapaliny, které lze zvolit prostřednictvím jumperu, kterým změníme funkci relé na spínací-rozpínací. Regulátor je vybaven regulací citlivosti. Nastavením správné citlivosti je možné eliminovat nežádoucí spouštění (zvýšená vlhkost apd.) a naopak umožňuje snímat kapaliny s malou vodivostí, případně snímat i kondenzáty.Tím, že se k měření používá velmi malé střídavé napětí a proud nedochází k elektrochemickému opotřebení elektrod, ani k rozkladu minerálních látek v kapalinách.
- Regulace hladin
- Ochrana čerpadla proti chodu nasucho
- Kontrola dočerpání nebo odčerpání vody
- Měření malým střídavým napětím a proudem
- Nastavení citlivosti
- Regulace kapalin s malou vodivostí
- Eliminace elektrolýzy v kapalinách
-
Možnost použití ve vrtech s plastovým opláštěním
|

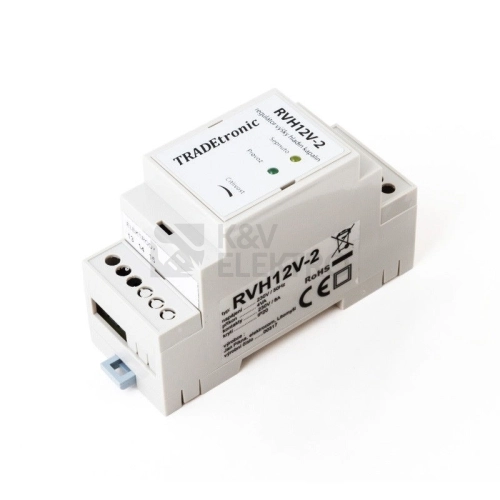

TECHNICKÉ PARAMETRY RVH12V-2 |
|
| Napájení: Příkon: Elektrická pevnost: Citlivost(odpor kapaliny): Napětí na elektrodách: Proud sondami: Počet kontaktů: Spínané napětí: Spínaný proud: Spínaný výkon: Pracovní teplota: Pracovní poloha: Upevnění: Krytí: Rozměr: |
230V/50Hz 4VA 4kV 1-200kΩ < 3,5V AC < 0,5mA AC 1xpřepínací 250V/50Hz 8A 2000VA -15˚C až 60˚C libovolná lišta DIN IP20 36x90x58 |
