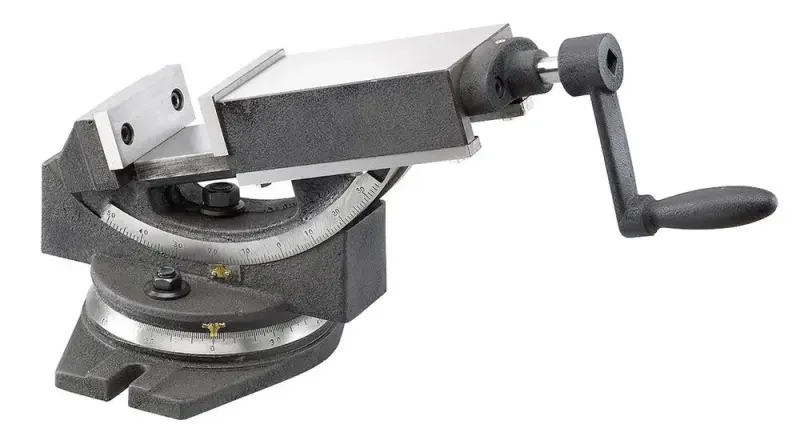

Dvouosý otočný svěrák Bernardo GS 100 (BER282095)

Description

Dvouosý otočný svěrák Bernardo GS 100 (BER282095)

• Točna:
  • Průměr A [mm]: 270
  • Průměr B [mm]: 240
  • Průměr C [mm]: 40,7
  • Průměr D [mm]: 15
• Svěrák:
  • Rozměr A (čelisti – šířka) [mm]: 105
  • Rozměr B (základna – šířka) [mm]: 36
  • Rozměr C (rozevření) [mm]: 0 ÷ 170
  • Rozměr D (svěrák- celková délka) [mm]: 547
  • Rozměr E (svěrák – tělo) [mm]: 404
  • Rozměr F (točna – upevnění čepu) [mm]: 106
  • Rozměr G (točna – šířka) [mm]: 165
  • Rozměr H (tělo – výška) [mm]: 191
  • Rozměr I (základna – délka) [mm]: 340
  • Rozměr J (základna – šířka) [mm]: 80
  • Rozměr K [mm]: 92
  • Rozměr M (úhel naklápění) [°]: 0 ÷ 45

Strojní dvouosý svěrák Bernardo GS 100

• Naklopitelný 0 – 90°
• S otočnou základnou 360°
• Kalené a broušené vyměnitelné čelisti
