4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D4, DIN 55029 (BER215061)

Description

4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D4, DIN 55029 (BER215061)

• Velikost sklíčidla [mm]: 250/D4
• Průměr D [mm]: 250
• Kužel: 4
• Průměr D1 [mm]: 63,513
• Průměr D2 [mm]: 82,6
• Průměr D3 [mm]: 56
• Výška H [mm]: 115,5
• Výška H1 [mm]: 80
• Hloubka h [mm]: 13
• Hloubka h1 [mm]: 10
• Závit a počet upevňovacích šroubů: 3x M 10×1

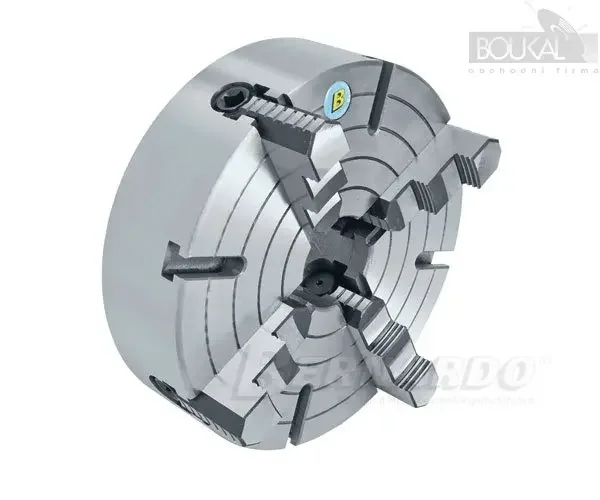

4čelisťové litinové nesoustředné sklíčidlo Bernardo vhodné k upínání asymetrických a pravoúhlých obrobků na soustruzích, DIN 55029

• Čtyřčelisťové nesoustředné sklíčidlo z litiny
• S přímým upínáním Camlock podle DIN 55029
• Čtyři jednotlivě nastavitelné upínací čelisti
• Od průměru 300 mm jsou vyfrézovány T-drážky
• Včetně sady kalených monoblokových čelistí
• 1 upínací klička a příslušné upevňovací šrouby nebo čepy dle druhu sklíčidla
